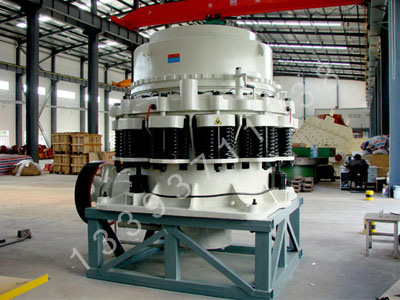

圓錐式破碎機廣泛用于礦山、冶金、建筑、筑路、化學及硅酸鹽行業，破碎中等以上硬度的各種礦石和巖石，具有結構可靠、生產效率高、調整方便、使用經濟等特點。其彈簧保險系統是過載保護裝置，可使異物鐵塊通過破碎腔而不危害機器，采用干油或水兩種密封形式，使石粉與潤滑油隔離，保證可靠工作。破碎腔形式由礦石用途決定，標準型一般用于粗、中碎，短頭型用于中、細碎，可根據用戶不同需求選購。
圓錐式破碎機工作原理
該設備在工作時由電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐碎石機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。
圓錐破碎機在不可破異物通過破碎腔或因某種原因機器超載時，圓錐破碎機彈簧保險系統實現保險，圓錐破碎機排礦口增大。異物從圓錐破碎機破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下，排礦口自動復位，圓錐破碎機機器恢復正常工作。破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。
圓錐式破碎機性能特點
1.本機結構緊湊，生產效率高，采用碗形軸承具有較高的精度儲備，并采用集中稀油潤滑系統，當需要調整排料口大小時可啟動液壓站通過推動缸進行調整，當不能破碎物料進入破碎腔時，彈簧安全裝置能保護設備不受破壞。
2.本機采用潤滑脂密封方式，可避免因操作不當引起水油混合的現象，當密封件磨損，由于彈簧的作用，可自動補償，仍然使密封件附合，繼續起到密封功能，當密封件磨損約為1/4-1/3原厚度時，就必須調換密封件。
圓錐式破碎機技術參數
| 型號 |
最大進料粒度 (mm) |
排料口調整范圍 (mm) |
處理量 (T/h) |
電機功率 (kw) |
機重 (噸) |
| PYD600 | 35 | 3~13 | 12~23 | 30 | 5.5 |
| PYZ900 | 60 | 5~20 | 20~65 | 55 | 11.2 |
| PYD900 | 50 | 3~13 | 15~50 | 55 | 11.3 |
| PYB1200 | 145 | 20~50 | 110~168 | 110 | 24.7 |
| PYZ1200 | 100 | 8~25 | 42~135 | 110 | 25 |
| PYD1200 | 50 | 3~15 | 18~105 | 110 | 25.3 |
| PYB1750 | 215 | 25~50 | 280~480 | 160 | 50.3 |
| PYZ1750 | 185 | 10~30 | 115~320 | 160 | 50.3 |
| PYD1750 | 85 | 5~13 | 75~230 | 160 | 50.2 |
| PYB2200 | 300 | 30~60 | 59~1000 | 280-260 | 80 |
